- passend für Big Twins
- Innengewinde Steuerkopf: 3/4”-14 UNS, Außengewinde Steuerkopf: 1”-24 UNS
- Stahl, schwarz, kunststoffbeschichtet, mit verchromten Federn
- Länge: 49.5 cm
- Rake: 0 °
- Über-/Unterlänge: Serie
- mit Prüfbericht

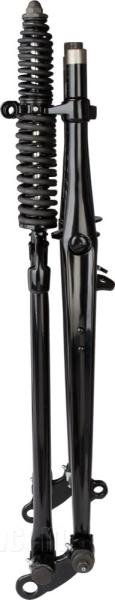

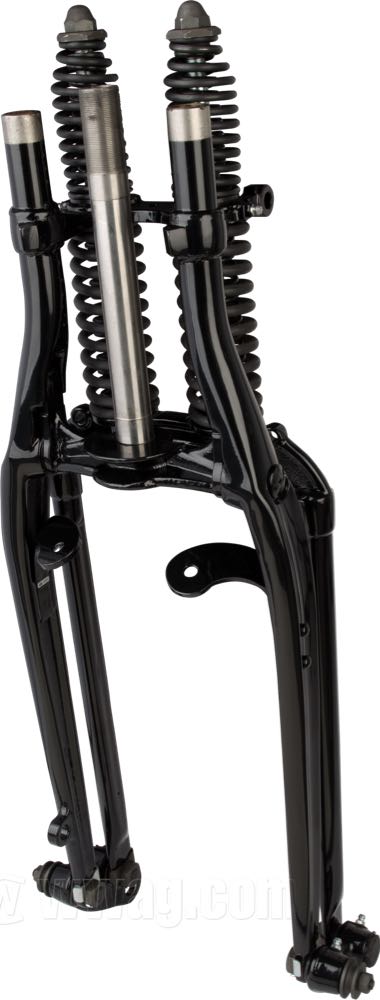

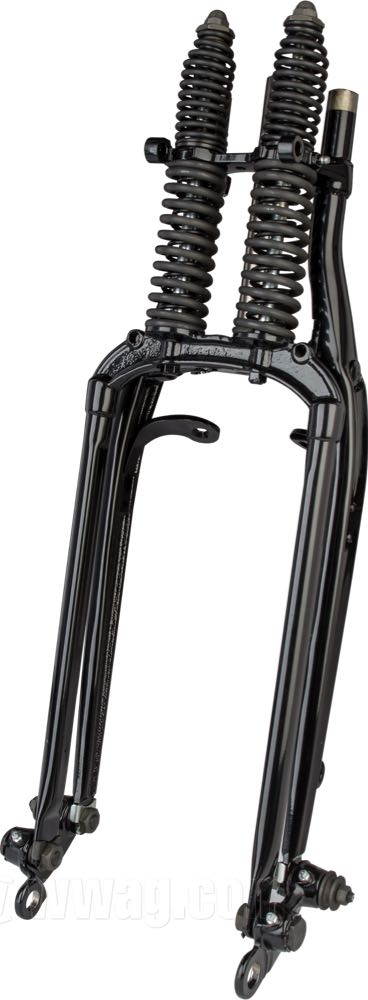

Verdammt lang her die Zeiten, als es noch keine Custom-Teile beim Dealer um die Ecke gab. Damals war die VL-Gabel sehr populär, denn sie war eine Möglichkeit, den Knuckle- oder Panhead-Chopper etwas anders aussehen zu lassen als den vom Kumpel. Zudem war sie 1/2” länger als die Springergabeln ab 1936, was der Bodenfreiheit zugute kam und das Bike etwas „gestretched” wirken ließ. Jetzt ist es möglich, die glorreichen 40er und 50er Jahre wieder auferstehen zu lassen - mit der Cannonball Version der Harley VL-Gabel.
Hergestellt im gleichen, aufwändigen Verfahren wie die Original-Vorlage, was bedeutet, dass die Holme und Verbindungsstücke mit einem über 10m hohen Schmiedehammer gesenkgeschmiedet werden. Dies ist das einzige Verfahren, das die erforderliche Festigkeit garantiert.
Probleme mit der OEM-Gabel waren der große Lenkkopf und die Lenkerbefestigung, sodass die Cannonball Gabel hier modifiziert ist. Sie hat eine Ø1” Lenkachse, die mit dem mitgelieferten Zentrierring für Kugellager ab 1936 passt. Zudem hat diese auch zwei zöllige Lagerstellen für die Verwendung mit Big Twin Kegelrollen-Lagern und zwar ohne jede Modifikation. Die Gabelholmenden passen für Springer-Lenker (Inline) ab 1936.
Mit Mustergutachten für 4 Gang Big Twins bis 1986. Die Längenangabe bezieht sich auf den Abstand Achsmitte bis zum unteren Steuerkopflagersitz.
Obwohl diese Custom Gabeln für 1936-1957 Big Twins mit Starrrahmen gedacht sind, können sie auch an spätere Rahmen montiert werden, vorausgesetzt, eine geeignete Lenkkopflagerung ist vorhanden. Dabei zu berücksichtigen sind Lenkkopfwinkel, Nachlauf, Fahrwerksgeometrie, Bremsfunktion etc.
1.) Der Anlenkpunkt der Bremsmomentstütze auf der Bremsgrundplatte oder dem Bremssattelhalter, egal welcher Bremse, darf sich nicht genau senkrecht über oder vor der Radachse befinden (in Fahrtrichtung). In diesem Fall kehren sich die Wirkkräfte im Parallelogramm der Gabel um und sie federt bei einer Bremsung aus, statt ein. Dadurch entstehen sehr hohe Kräfte, die auf den Gabelholm wirken und ihn verformen können.
2.) Der Bremssattelhalter oder die Grundplatte der Trommel müssen schwimmend auf der Achse gelagert sein, sonst federt die Gabel beim Bremsen ebenso aus. Resultat: siehe oben.
GUT ZU WISSEN !!!
Innengewinde am oberen Ende der Holme
Um Custom-Lenkerrisers befestigen zu können, haben die Holme am oberen Ende ein M20x1.5 Innengewinde für Adapter mit Gewindebolzen oder Verschlussschrauben (separat lieferbar) - eine super Maßnahme seitens des Herstellers, die viel Arbeit erspart.
Inline vs. Offset
Classic Springer Gabeln gibt es für verschiedene Lenkkopfwinkel (rakes).
- Ursprünglich lagen die beiden seitlichen Gabelholme und die Lenkkopfachse in einer Ebene, diese Bauart heißt "inline", der Rake ist 0°. Das trifft für alle 750er Springergabeln 1936-1958 zu und für alle Big Twin Gabeln 1936-1945.
- Bei den Big Twin Rahmen wurde 1946 der Lenkkopfwinkel größer (30°). Damit die Gabeln den gleichen Anstellwinkel behielten, wurde die Lenkkopfachse gegenüber den seitlichen Holmen um 3° nach hinten geneigt. Diese Bauart nennen wir nach ihrem Rake Offset -3° und sie war original an den Big Twins 1946-1948.
- Damit der Lenkkopf bei ≥+8” überlangen Gabeln nicht so hoch und steil steht, dass man nicht mehr lenken kann, werden diese Gabeln mit einem positiven Rake gefertigt, d.h. der Lenkkopf ist gegenüber den seitlichen Holmen nach vorne geneigt. Diese Bauart nennen wir nach ihrem Rake Offset +3°.
Die Skizze verdeutlicht die Stellungen der Rohre zueinander aus der Sicht des Fahrers, wenn er auf dem Hobel Platz genommen hat. So wird auch klar, warum es drei verschiedene Gabelbrücken- bzw. Lenkertypen geben muss für Classic Springer Gabeln.

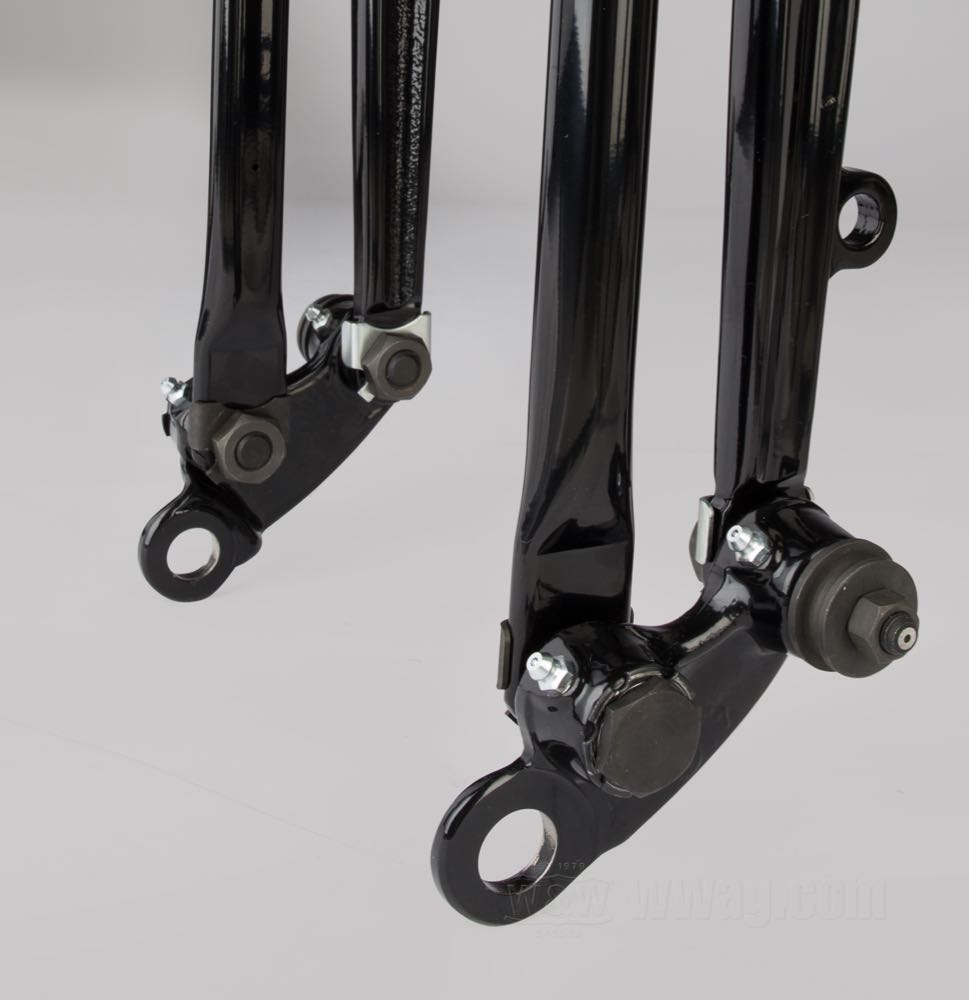

Parkerisierte Rocker (Schwinghebel)
Der Produzent stellt in einem fließenden Übergang die Fertigung um von schwarz beschichteten Rockers (Schwinghebeln) auf solche mit parkerisiertem Finish, also so, wie das mal original war. Für eine Übergangszeit wird W&W Cycles beide Ausführungen am Lager haben. Wem das wichtig ist, möchte bei Bestellung bitte den Verkauf kontaktieren und dort seine Präferenz durchgeben.
